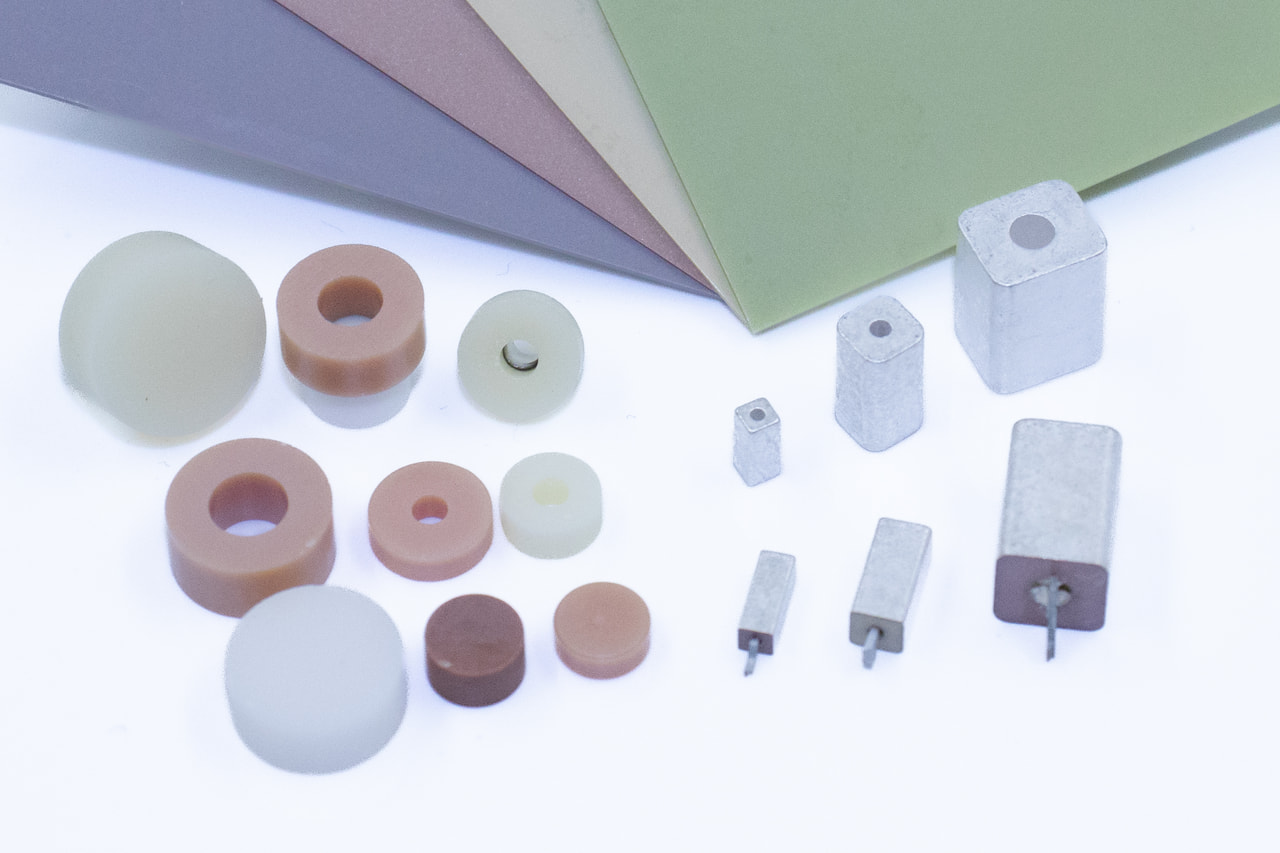

誘電体
低損失(High-Q)を実現し、幅広い誘電率を取り揃えており共振周波数の温度係数が安定(Τf [ppm/℃]≒0)した材料です。 誘電体共振器やアンテナへの応用に適しており、ご要望に合わせた寸法や複雑な形状への加工も承っておりますので、お気軽にお問い合わせください。

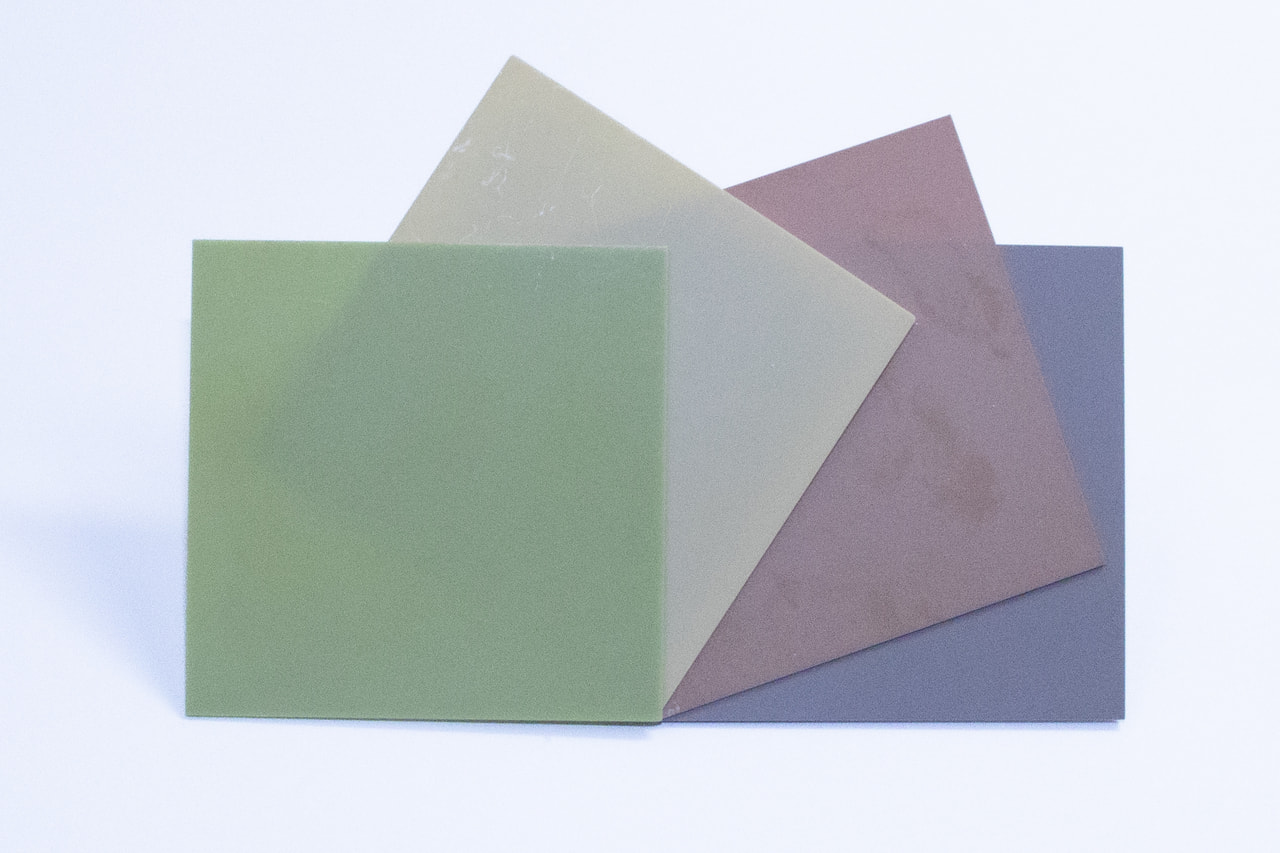

誘電体基板
幅広い周波数においてHiQを発揮できる材料で構成することで誘電体共振器といった用途において優れた性能を発揮する製品にご利用頂けます。フィルタとしての設計も承っておりますので、お気軽にお問い合わせください。

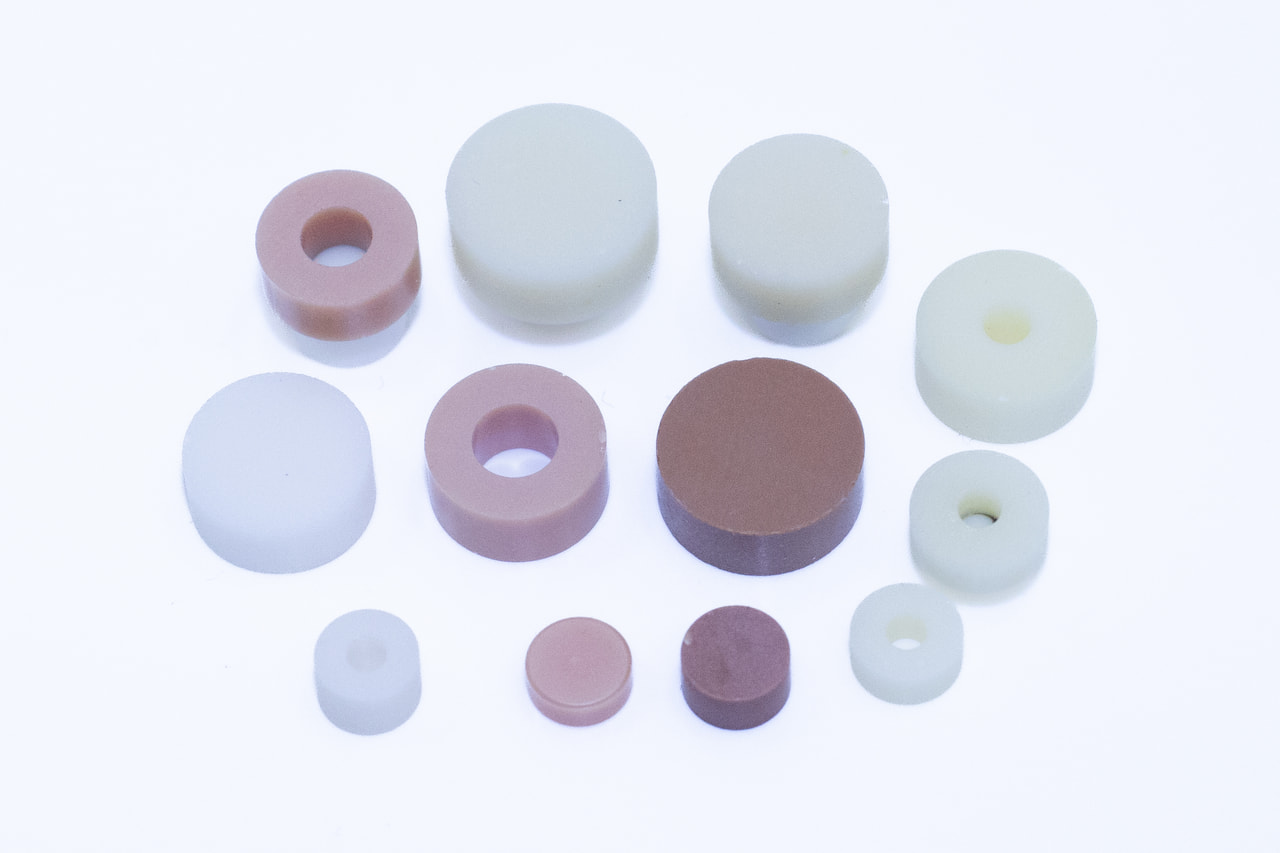

誘電体ブロック(TEモード型)
幅広い周波数においてHiQを発揮できる材料で構成することで誘電体共振器といった用途において優れた性能を発揮する製品にご利用頂けます。フィルタとしての設計も承っておりますので、お気軽にお問い合わせください。

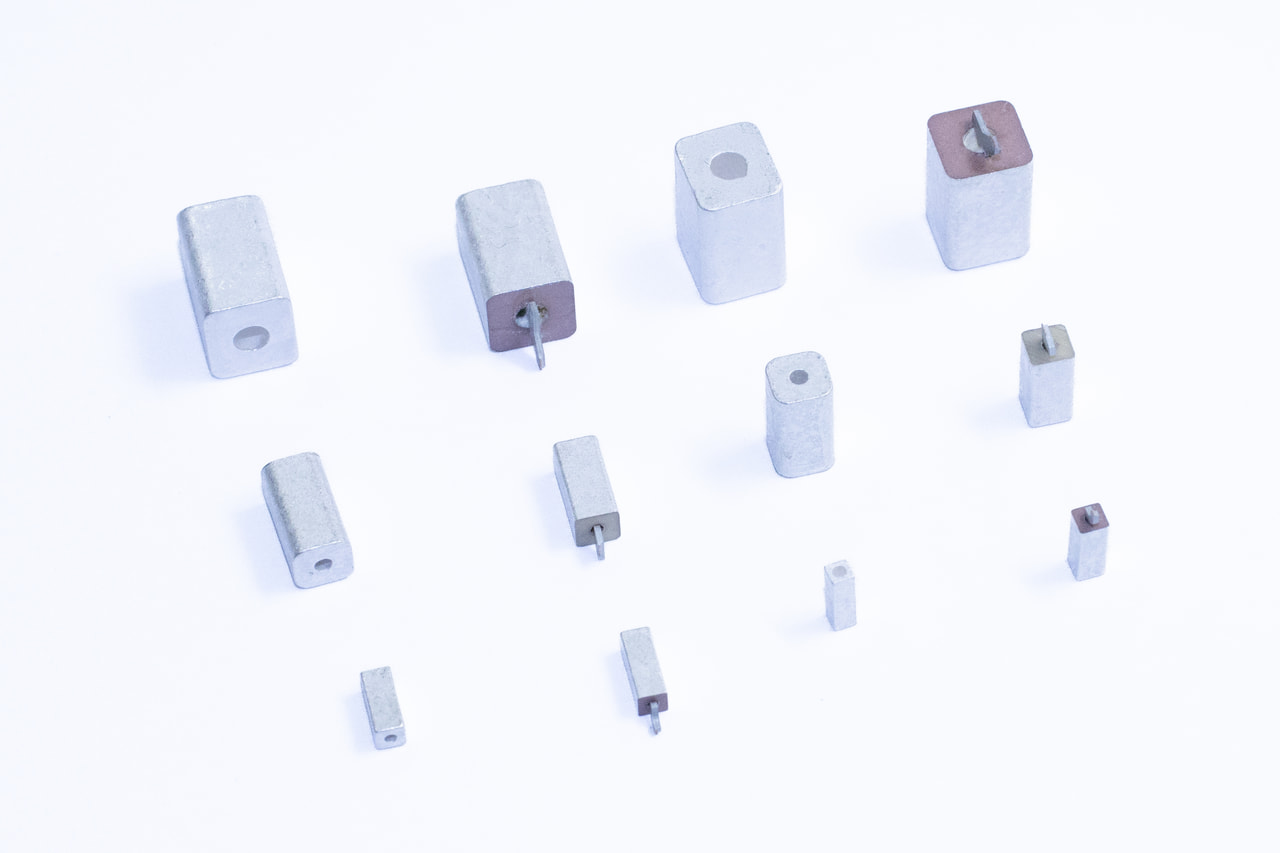

誘電体ブロック(TEMモード型)
広帯域に対応し、豊富なサイズを取り揃えております。ご要望に合わせたタブ付きやステップインピーダンス形状、銀メタライズ導体被膜加工など、特殊な形状の加工も承っております。
サイズは□1.55mm～□18mm、φ18～φ60mmと豊富なサイズを取り揃えており、フィルタとしての設計も承っておりますので、お気軽にお問い合わせください。
誘電体材料特性表
| Code | εr | f0 × Q | Tf[ppm/°C] | Density[g/cm3] | Color | Application | |||
|---|---|---|---|---|---|---|---|---|---|
| Resonator | Substrate | ||||||||
| TEM | TE | ||||||||
| D-6 | 6 ± 1 | >50,000 (@16.5GHz) | 0 ± 10 | 2.7 | White | 〇 | - | 〇 | |
| D-9 | 9 ± 1 | >35,000 (@9.5GHz) | 6 ± 5 | 3.3 | Gray | 〇 | - | 〇 | |
| D-21 | 21 ± 1 | >60,000 (@6.5GHz) | 5 ± 5 | 3.7 | Brown | 〇 | - | 〇 | |
| D-24 | 24 ± 1 | >300,000 (@10GHz) | 2 ± 1 | 7.5 | Yellow | - | 〇 | - | |
| D24-G | 24.5 ± 1 | >200,000 (@10GHz) | 0 to 3 ± 1 | 7.5 | Ivory | - | 〇 | - | |
| D-30 | 30 ± 1 | >150,000 (@10GHz) | 0 to 5 ± 1 | 7.7 | Ivory | - | 〇 | - | |
| D-34 | 34 ± 1 | >90,000 (@10GHz) | -2 to 5 ± 1 | 7.1 | Ivory | - | 〇 | - | |
| D-36 | 37 ± 1 | >20,000 (@10GHz) | 3 ± 3 | 4.7 | Ivory | 〇 | - | 〇 | |
| D-38 | 38 ± 1 | >47,000 (@5GHz) | 1 ± 3 | 5.1 | Green | 〇 | 〇 | 〇 | |
| D-40 | 40 ± 1 | >70,000 (@5GHz) | -2 to 6 ± 5 | 5.6 | Brown | - | 〇 | - | |
| D-45 | 45 ± 1 | >45,000 (@6GHz) | -2 to 6 ± 1 | 4.7 | Ivory | - | 〇 | 〇 | |
| D-90 | 92 ± 1 | >5,000 (@3.5GHz) | 0 ± 5 | 5.7 | Yellow | 〇 | - | 〇 | |
| HiQ Al2O3 | 9.8 ± 1 | >300,000 (@12GHz) | -60 | 3.9 | White | - | - | 〇 | |
| ALN | 8.5 | Thermal conductivity | 180 to 230 W/mK | 3.3 | Gray | - | - | 〇 | |
| D-3800 | 3800 ± 10% | Tanδ < 1.5% | TC ± 10% | IR > 1 × 104 MΩ | - | - | 〇 | ||
